【系统应用】带你领略如何用小巧玲珑的UX180MC玩转高级EFP系统

2017-03-06 22:50:25
      AG-UX180MC摄录一体机带有专业SDI输出接口,可以接入到EFP系统中应用,这款机器在单机方面已经带给我们很多的惊喜了,那在EFP系统中的表现如何呢?下面我们就来看一下AG-UX180MC在EFP系统中的表现吧。
测试AG-UX180MC(以下简称UX180)摄像机的环境如下图所示:
【系统应用】带你领略如何用小巧玲珑的UX180MC玩转高级EFP系统

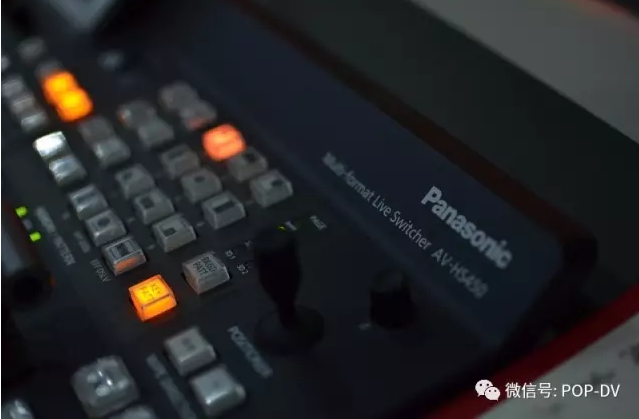

       现场的摄像机除了UX180之外,另外的EFP摄像机使用的是松下的AJ-HPX3100MC(以下简称3100)专业肩扛摄像机,切换台使用的是松下AV-HS450MC的高清切换台,通过切换台输出一路多分割画面给监视器,另外输出两路PGM画面,一路分配给P2录像机做录制,另外一路给监视器做监看使用(系统中还包括其他设备,但是与视频系统无关,故不再图中显示)。
       EFP系统顾名思义,就是将传统的单机拍摄通过线材以及视频调度设备进行有机的整合,从而达到多样画面无死角的拍摄,从而减轻后期视频编辑工作的一种拍摄模式,这种模式可以大大减少前期拍摄与后期视频编辑的时间,所以现在很多节目录制都是通过EFP这种模式进行拍摄的。
       那么我们应该如何将UX180摄像机接入到EFP系统中呢?首先,需要将UX180摄像机设置成SDI信号输出(UX180摄像机同一时间只可以选择HDMI输出或AV输出或SDI输出),然后调整UX180摄像机SDI的输出信号模式(UX180摄像机最大支持3G-SDI 1920*1080 60P信号输出),从而达到与整体EFP设备的输入/输出信号模式一致。

【系统应用】带你领略如何用小巧玲珑的UX180MC玩转高级EFP系统
【系统应用】带你领略如何用小巧玲珑的UX180MC玩转高级EFP系统

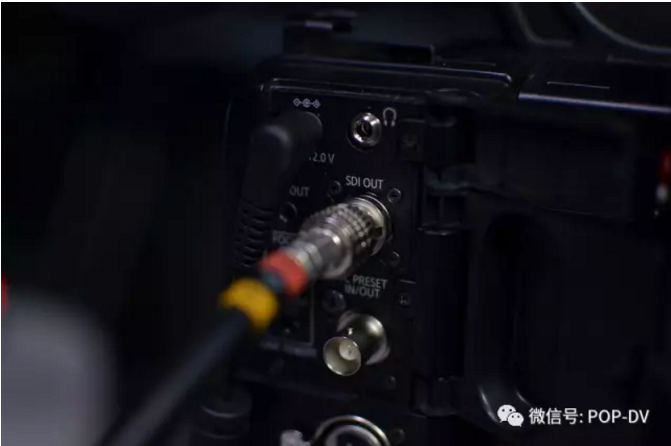

       通过SDI视频线连接到切换台后就可以实现EFP的工作了,为了要保障工作过程中的电量问题,所以现场使用UX180的电源适配器为摄像机进行供电,保证在工作中摄像机不会因为供电的问题导致摄像机信号中断。

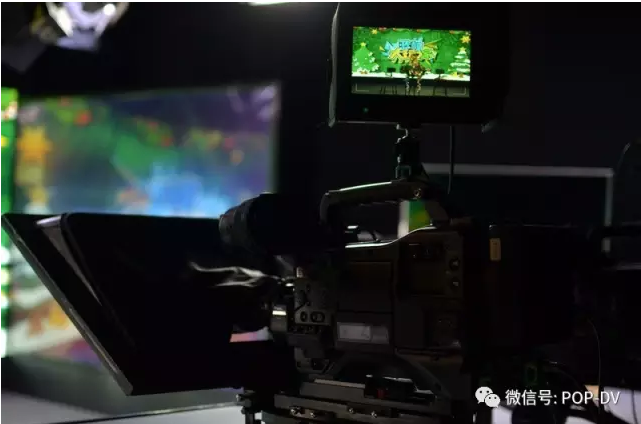

【系统应用】带你领略如何用小巧玲珑的UX180MC玩转高级EFP系统       系统中使用的3100摄像机除了电源以及SDI视频线外,为了方便摄像师以及主持人更好的在工作中的使用,在系统中还增加了返送监视器以及提词器,目的是为了摄像师以及主持人等工作人员在录制过程中使用起来更加方便、流畅,减少重复录制的次数。

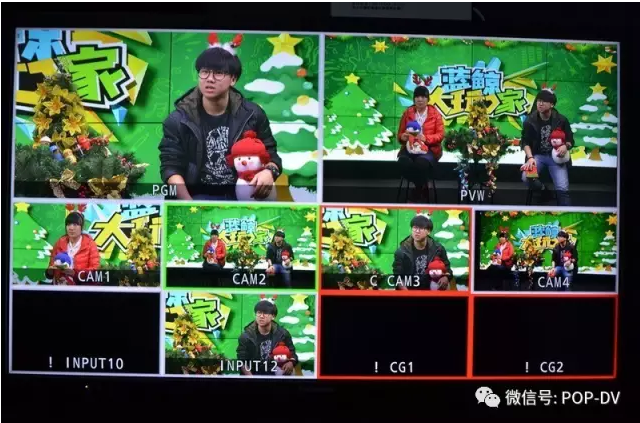

       介绍完系统中搭配的设备后,我们来看看UX180摄像机的表现,图中是有切换台输出的多分割画面,其中输入1,2,3号摄像机为松下3100摄像机,4号摄像机为UX180。所有摄像机的色温都已经保证在同一色温下,不会造成色温不一致导致的摄像机之间的颜色偏差,但是从切换台输出的多分割画面来看,UX180拍摄出来的色彩要比3100的色彩更加艳丽,画面也更加的生动。

【系统应用】带你领略如何用小巧玲珑的UX180MC玩转高级EFP系统

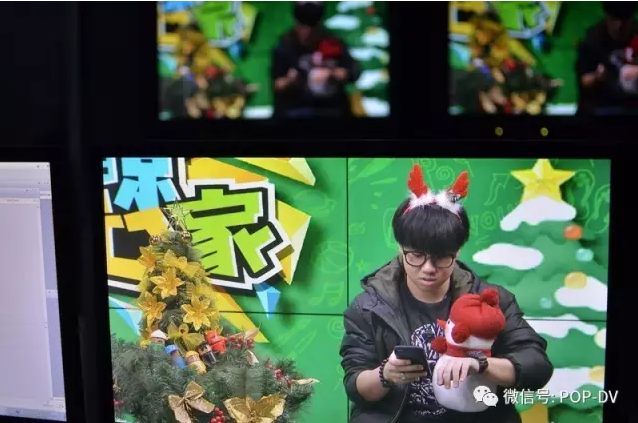

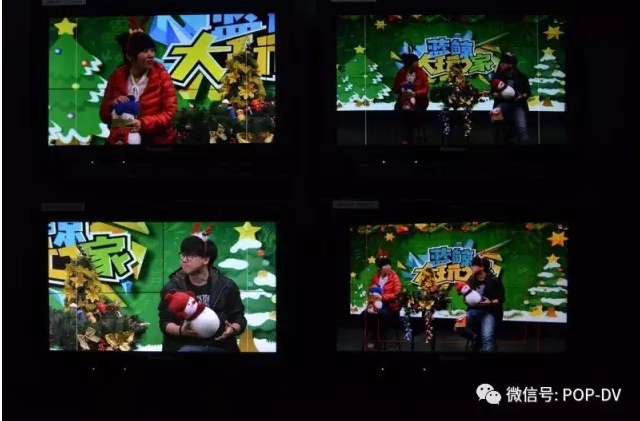

      另外我们从摄像机独立监看的监视器中看到的画面也同样是如此,由于切换台输出的多分割画面只是给导播做画面选择的画面,所以画面中每个摄像机的单独画面都会有画面损失,所以当需要看每个摄像机的细节以及画面的区别时,就需要观看每个摄像机单独的监看画面。

【系统应用】带你领略如何用小巧玲珑的UX180MC玩转高级EFP系统
       从画面上来看,3100摄像机更注重于真实画面的还原,所以画面效果看起来更加的真实,UX180摄像机是专注于ENG为主的摄像机,所以为了减少后期编辑以及调色等繁重工作的工作量,画面色彩则更加的丰富。UX180有五档画面预设完全可以满足EFP工作需要,尤其是使用在小型EFP拍摄中,更加能发挥出UX180的长处。

【系统应用】带你领略如何用小巧玲珑的UX180MC玩转高级EFP系统
       综上所述,根据UX180的特点以及性能,UX180很合适访谈,晚会,综艺,体育等多种EFP拍摄,真正可以说是大有可为。
