RED 摄影机的曝光:机内柱状图工具

2017-08-17 10:46:52
选定合适的曝光可大幅提升数码影像的质量和灵活性。不过,这还需要仔细权衡多个潜在竞争因素。在本文中,我们将讨论如何使用机内柱状图工具达到恰当平衡。

背景
简而言之,最佳曝光记录了将噪点最小化的足够光量,但还是不太足够,因此重要高光有可能被剪辑。关键是能够快速评估曝光目标是否达成。借助 RED®,若干个机内工具可用于曝光和屏幕预览播放。

第一个至关重要的工具是柱状图,可实时显示在 LCD 预览屏幕的左下角。柱状图描绘图像(垂直方向)的相对分数,而相对分数构成每个色调级别(水平方向)。越往左则代表阴影更深,同样道理,越往右则代表高光越亮:

RED 摄影机的曝光:机内柱状图工具
                           阴影                                    中间色调                         高光

RED 摄像机为每个红色、绿色和蓝色通道显示单独的叠加柱状图。所有这三种柱状图均对评估通道内的剪辑风险非常有益,但绿色柱状图还可以粗略评估整体图像亮度。但一般而言,RGB 柱状图只有在三种柱状图对应一致时才真正代表亮度;随着这些柱状图的特定区域逐渐发散,越饱和多彩,这些色调往往会出现,反之,柱状图的这些区域将代表亮度。

柱状图和色调
每当柱状图内的色调分布能够反映出拍摄现场所感知的色调时,图像通常会恰到好处。对于以中间色调为主导的标准场景,这通常意味着柱状图将"中间呈山形",向两侧下降。如果柱状图向左或向右堆积,则图像往往会太暗或太亮。

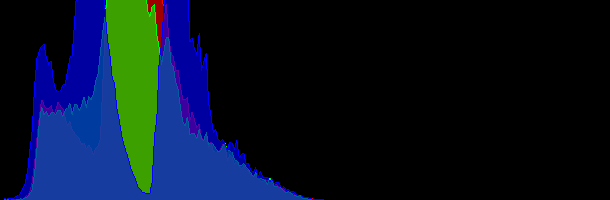

RED 摄影机的曝光:机内柱状图工具
可能太暗

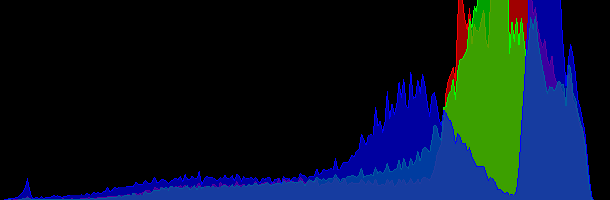

RED 摄影机的曝光:机内柱状图工具

可能太亮

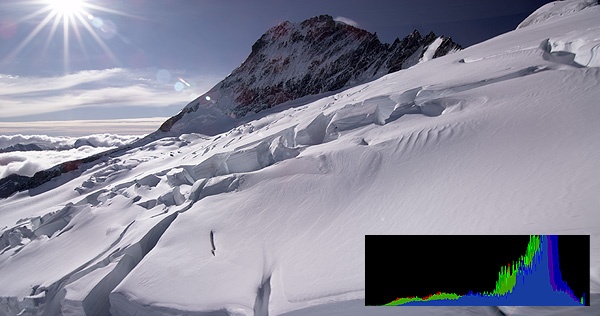

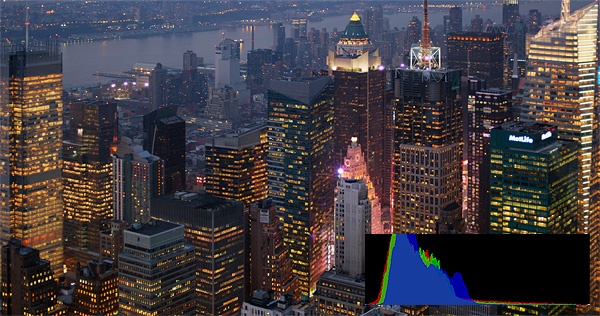

然而,总是瞄准中央柱状图可能会出错,尤其是处理高色调和低色调场景时。例如,中央柱状图可能会导致雪景或夜间城市景色的拍摄效果分别太暗或太亮。换言之,由于柱状图代表的是反射光而非入射光,因此柱状图不应视为同等水平的数字照度计。

RED 摄影机的曝光:机内柱状图工具
低色调柱状图
RED 摄影机的曝光:机内柱状图工具

高色调柱状图

无论如何,关键是柱状图本身并不能表明合适的曝光,即使用当前 ISO 和外观设置时的屏幕预览播放效果。最佳曝光很有可能拥有次佳柱状图,反之亦然。试图在最低的 ISO 速度下获得中央柱状图仍然可能导致曝光过度,例如,即便屏幕预览效果不错,也是因为更有可能采取高光剪辑才能实现。最后,原始图像数据是决定曝光是否最优的依据。要评估这点,我们需要使用柱状图连同接下来两部分中的工具。

门桩
为了快速平衡噪点和高光保护的相互抵消,RED 摄像机还在其柱状图的最左侧和最右侧设置了指标。虽然不同于柱状图,这些却不受 ISO 速度或外观设置的影响,反而代表原始图像数据。这些指标表现为柱状图两侧的竖线,通常被称为"门桩",因为目的通常是为了获得未达到两侧竖线的柱状图。

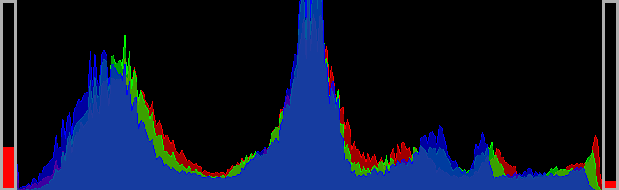

RED 摄影机的曝光:机内柱状图工具
最左侧和最右侧的示例门桩(增强可见性)

每个门桩的高度反映了整体像素的分数,这些像素可被剪辑(右),或接近摄像机从噪点中辨别实质(左)的功能。每个门桩的全尺度代表所有图像像素的四分之一。总而言之,左侧门桩可推高 50% 左右,仍然发出可接受的噪点,但右侧门桩即便只有一点高度也不能接受,这因图像中该剪辑的位置而异。

RED 摄影机的曝光:机内柱状图工具

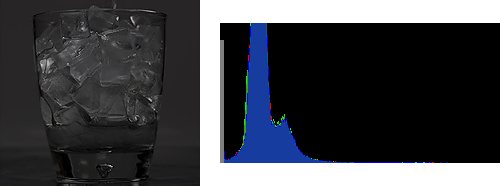

曝光不足
RED 摄影机的曝光:机内柱状图工具

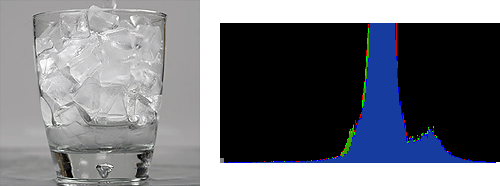

适度
RED 摄影机的曝光:机内柱状图工具

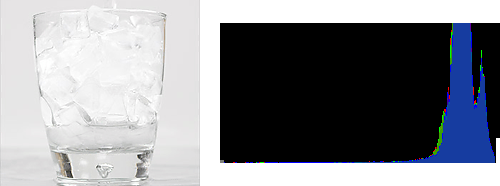

曝光过度


信号灯
有时,门桩本身不能提供图像该如何剪辑的充分信息。因此,RED 摄像机还指示已被剪辑的颜色通道(柱状图右侧)。这些指示符针对每个颜色通道显示为红色、绿色和蓝色圆点,因此通常被称为"信号灯"。

如果特定颜色通道的图像像素有约 2% 已被剪辑,则相应的信号灯会亮起。例如,仅是红色通道在皮肤色调内被剪辑时,这种情况下此信号灯尤为有用。在这种情况下,由于三种通道均未被剪辑,因此右侧门桩可能比它应该显示的高度低很多。

RED 摄影机的曝光:机内柱状图工具
信号灯
全部关闭(左),全部亮起(右)

讨论
有些人提倡一种名为"向右端曝光" (ETTR) 的策略,其中心原则是尽可能多地记录光线,而无需剪辑,无需使柱状图向最右侧转移。虽然这种途径在剧照摄影时效果很好,但由于照明条件通常更加动态,它却大幅增加了录像片段中高光剪辑的可能性。

此外,由于动态柱状图并不代表原始图像数据,ETTR 可能会造成误导。因此,不能同时关注门桩的 ETTR 策略具有过度曝光的风险,而且 ISO 设置越低,风险越大。所以不要尽可能多地记录光线,我们鼓励仅在必要时记录多的光线以满足个人对图像噪点的需求,但也不必过多,除柱状图外,还要关注门桩和信号灯。
