模拟电视信号监测解决方案

2017-09-14 16:58:19 关联:器材租赁
      电视一直是国家和党中央宣传的喉舌和稳定社会的重要舆论工具,电视播出的内容和质量的好坏,直接影响到党和国家方针政策的宣传贯彻和社会稳定,目前有线电视网络在国内经过了多年的发展已经成为最重要媒体之一,对电视播出内容和传输质量进行实时监测已经成为广播电视行业管理的首要任务。模拟信号目前是我国各大电视台一直在发射的信号,如何能够保证模拟电视信号正常播出就成为各大电视台关心的问题。北京金宇视通科技有限公司通过对模拟信号的分析研究,同时结合市场上在现有的监测系统,开发出一套针对模拟电视信号的监测系统。该系统能够迅速判断信号源出现的各种异常状态,包括黑场、静帧、视频丢失、音频丢失、射频指标异常等,通过报警提醒值班人员尽快处理问题。与此同时系统自动将故障过程的录像、技术指标也作为历史数据保存,供事后查询。系统提供多画面高清晰度图像,用于大屏幕显示器显示输出,也可用于等离子电视墙监视输出,替代原有的电视墙功能。
      一、方案描述

1、实施原则

先进性
    监测系统在开发过程中采用成熟、先进的数字电视技术、视音频压缩编码技术、多播技术、网络通讯技术、计算机技术、数据自动处理技术,以及采用完善可靠、高效的软件搭建系统,从而提高系统的信号和数据处理能力。

系统稳定性与可靠性
     系统结构设计和功能分配时,符合目前的既定工作程式,完全满足平时监测工作需要。利用最先进的现代技术和国内外先进的设备的同时,科学地设计网络结构,合理分配网络资源,提高系统资源的利用率,以满足更大系统的数据传输要求。同时考虑将来的系统扩容和升级,以满足未来的监测发展需要,在工作站数量上,数据存储能力、带宽余量、运算能力等方面都应考虑周全。使系统扩容的同时,不影响系统的运行能力和容错能力。
监测系统的硬件设备都经过高性能测试,可满足长期开机运行,具有容错性,出现简单错误后系统可自行修复并正常运行。核心设备和重要部件都经过冗余设计和冗余配置,保证核心设备的可靠性、系统的稳定性。我公司保证科学、严谨的开发、生产、测试和检验过程。对于系统的开发,严格按照软件工程的要求进行控制,保证局部故障不会造成系统瘫痪。

系统安全性

系统具有良好的安全性和保密性,自动删除、隔离病毒,对接入网络的用户实施身份验证和入境方式检查,防止合法用户越权访问数据,对合法用户也合理地设置权限。
监测平台具有足够的容错能力和可用性,保证系统在出错情况下正常运行,并为运行中的意外故障提供简单快捷的故障定位和恢复措施。我公司提供的硬件在接口、模块、终端等有效杜绝、限制黑客非法进入,同时系统具有先进、完善的系统操作员管理等功能。系统采用专用协议控制对系统中设备的访问,同时配置防火墙等安全措施,保护专用接口和通道安全。系统在应用层面建立完善、严格的权限管理机制,防止人员的误操作或者恶意操作导致系统崩溃或瘫痪。

系统具有高可用性,可连续运行。具有关键设备、网络和数据的备份、切换和恢复手段。系统备份与视音频编辑系统备份方式一致。系统经过严格的烤机测试,完全可以适应24*365的使用需要。具有严格的安全防护措施,监测数据库具有备份保护机制。

系统扩展性与可升级性

系统在开发过程中考虑到广播电视新技术、新业务的发展和应用规模的不断扩大,我公司研发的监测系统是一个可扩展的平台,能够满足当前各广播电视安全监测应用,并且满足以后建设需要,以及具有较强的新增监测业务功能和监测规模扩容的可扩展性和应用系统、设备(软件和硬件)的平滑升级和过渡的能力,满足以后应用发展的需要,能够在系统应用中的扩容和升级最大限度保护建设投资的有效和安全。
系统结构和配置具有相当的灵活性,可以适应今后的发展和改革要求,所有的产品均考虑了随着应用的逐步完善和监测频道数量的逐渐增加,系统不断的扩展的需要。可以随着监测业务的改革与发展,用户需要的增加、系统功能的扩展,系统的规模、处理能力、存储容量、网络负载增加,以及引进新的发布与服务方式而扩充,具有良好的可扩充性。

系统实用性

系统满足多监测站点、实时性强、中心数据处理的数据量大、查询用户多、高效性强等使用特点。软件界面的设计按照监测系统实际业务操作流程设计,提高系统软件的专业实用性和界面易操作性。
系统显示和操作全中文界面,人机交互直观并简单易用,系统具有专业性测试操作、运行数据采用自动化处理,操作人员只需要通过监听监看即可了解到数字信号在哪个环节出现了问题,充分体现人性化设计。
系统的开发是从用户需求出发,经过充分论证以及与用户深入探讨,选择合适的技术和产品。
系统的建设和开发是充分建立在投资方角度,充分考虑投资方的需求,积极采用和向用户推荐新技术、新产品,提高系统的可靠性、安全性,降低投资方的建设成本和维护成本。

系统在重大设备和关键环节的选择上,考虑较好的性能价格比,除初期投入外,还考虑运行成本。在保证系统性能和设备质量的前提下,通过对众多设备的反复测试评估选择性价比最佳的硬件设备;通过实际的项目实施经验,最大程度优化系统结构;从而向用户提供最有价值的监管平台系统解决方案。力求在满足用户需求的前提下,节省用户的成本投入,取得最好的性能/价格比一直都是金宇视通所追求的目标和坚持的原则。

易维护、可管理性

系统充分考虑操作人员的习惯,提供简单明了的界面,方便的操作方式;并且考虑到实际情况,做了最大的可兼容设计,可以方便不同厂家的设备融合。

提供简单有效的系统监控手段和监控工具,以便查看监测系统的运行状态、及时发现系统隐患、系统故障。提供有效的故障排除手段,以保证在系统发生故障时,可以在较短时间内恢复系统运行和恢复数据。同时设备的伸缩性良好,可以方便的扩展,删减设备。

标准化、开放性及兼容性

系统使用的数据库,确保数据交换的开放性;视音频采用了国际H.264编码格式适合于网络传输和存储。系统采用开放性的监测平台和体系结构,可以支持不同厂家的产品和设备;支持新的编码格式和技术标准,以适应监测业务的变化和技术的发展,使系统有较长的生命周期。在实现系统互联方面具备开放平台的各种接口,为系统互联提供必要的软硬件接口。通过其开放接口,使系统方便对接第三方应用。

2、依据与标准

系统的设计和实时严格遵守如下技术标准:

GB20600-2006《数字电视地面广播传输系统帧结构、信道编码和调制》
  GY/T229.3-2008《地面数字电视传输流复用和接口技术规范》

GY/T230-228《数字电视广播业务信息规范》

GY/T231-2008《数字电视广播电子节目指南规范》

ISO/IEC13818-4

ETSITR101290

GB/T17975.1-2000《信息技术运动图像及其伴音信号的通用编码第1部分系统》

GB/T17975.2-2000《信息技术运动图像及其伴音信号的通用编码第2部分视频》

GB/T17975.3-2000《信息技术运动图像及其伴音信号的通用编码第3部分音频》

GY/T142-1999:米波分米波地面电视广播监测技术规范;
   3、方案概述

本方案拟建立一套无线监测网系统,通过设在监测机房的系统,实现机房的信号,设备和机房环境的整体监测,具体需求如下:

1)信号监测
    信号监测:以模拟4套节目为例,分别是源环节的监测开路信号监测。显示部分通过2个显示屏进行展现。

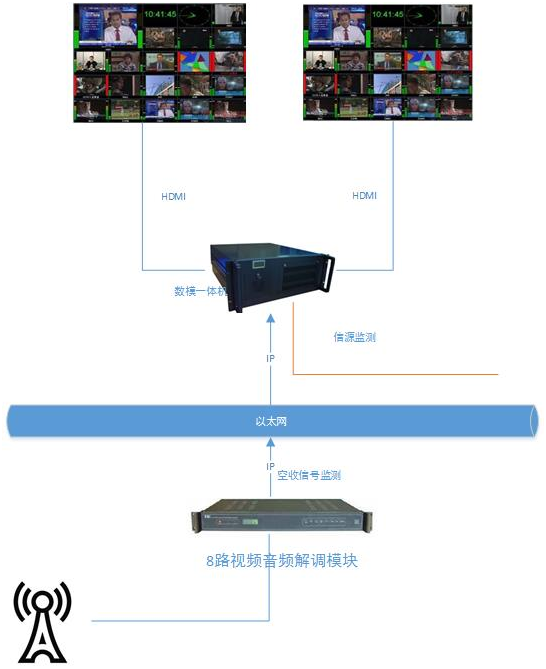

    2)示意图
     模拟电视信号监测解决方案


4、方案分析

对信号监测需求解决

空收信号监测:用天线将模拟信号空收下来,接入8路视频音频解调模块,通过交换机,接入监测主机,输出到大屏

信号源监测: 将AV信号直接接入监测主机直接输出到大屏

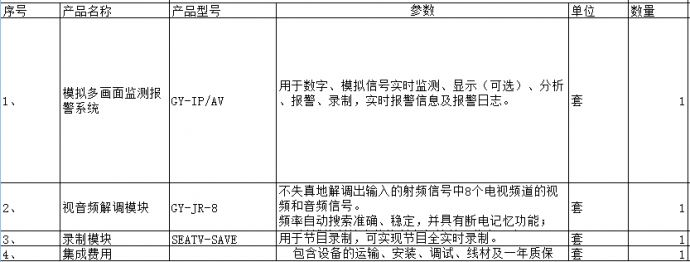

5、设备清单

模拟电视信号监测解决方案
6、实现功能

全面的显示及报警方式

字幕、图片、时钟显示

用户可以将字幕、图片添加到显示画面上,图片和字幕信息可以自定义,使系统更具美观和个性。画面也可以显示模拟或数字时钟,所有的时钟信号和标准时钟信号同步,让用户体验到更美观便捷的个性化配置。
菜单式字符显示

每个画面均可叠加字符,显示频道信息(如国标频道号、频道名)、各种报警信息(如视频丢失、音频丢失、载波故障、音频停播、图像静止、彩条停播、黑场、蓝卡等故障)等。
同屏的多画面、多信号展现

本系统支持大屏分割显示,每台主机都支持双屏显示,并且双屏显示内容不同。可以实现1-24路画面同时显示在单屏、双屏或多屏上,不同信号的画面可以任意合理组合,任何一路节目的监视窗口还可放大到全屏,并单独监听节目伴音,可实现电视节目和广播音频节目同屏显示。

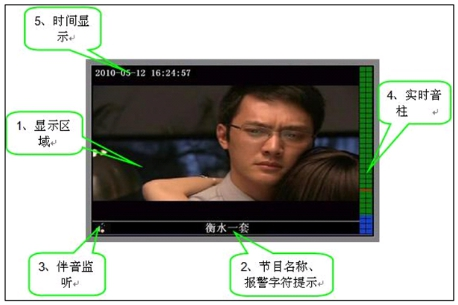

画面、电平、音量图像化显示
      显示窗口带视频、音柱、台标名称、单频道监听按钮;电视画面使用叠加在画面边缘的实时变化的彩色指示条指示伴音电平和场强的大小;广播画面则采用坐标的方式展现声音的有无和实时大小。

模拟电视信号监测解决方案
      错误集中显示

当错误发生时,发生错误的视频自动跳转到指定显示设备上,同时伴随报警声音和错误信息飞字提示;报警节目在指定屏幕集中显示
       任意大屏的任意一套或多套节目发生错误,则在错误节目所在大屏自动全屏,同时伴随报警声音和错误信息飞字提示。报警节目自动大屏显示。
       声光短信多种报警方式

当系统监测出信号故障后,系统可以通过错误集中显示,语音提醒,OSD字符报警,短信报警,边框变红色等方式进行提示。

错误集中显示:当一个或多个窗口出现故障时,出错的窗口会跳出监测画面,在原监测画面前端展现,提供醒目且易于定位的错误信息展现。特别在多个屏很多个窗口同时展现时,大大提高了定位错误的速度。
语音提醒:当某个频道出现故障时,系统会通过语音报警方式提示用户,例如:中央一台视频停播,系统会通过音箱发出“中央一台视频停播”声音,当故障恢复时,系统会发出“中央一台视频停播恢复”的声音。

OSD字符报警:当某个频道出现故障时画面下方标题栏内会有红色字符从右向左滚动,如“中央一台视频停播”提醒用户。

短信报警:机房没有人值班的时候通过短信的方式将哪个节目出现故障,故障现象和故障发生时间及时通知相关人员,以便及时处理。

边框变红色:节目出现故障后,该节目显示窗口会有红色加粗边框闪烁提示,以更醒目的视觉方式提示用户。




北京金宇视通科技有限公司

关经理

15110198869
