日立高清视频会议摄像机SDI可视化控制键盘
NK-HD1683KC-SDI
产品概述:
日立8寸hd-sdi可视化视频会议摄像机控制键盘,高清8寸1024×768 TFT4:3屏幕,采用笔记本电脑翻盖设计一体化便携式带监视器图像显示键盘,实时显示3G-SDI,HD-SDI高清会议摄像机的图像,通过三维摇杆精准控制视频会议摄像机的全方位转动、镜头变倍、预置位设置、存储、调用、巡航、轨迹扫描等功能。还可以控制录像机及矩阵等,内置多个品牌摄像机协议、包含日立摄像机协议,并且支持4台键盘级联,8寸高清广视角TFT
LCD屏幕,翻盖式的结构设计可上下160度随意调整屏幕的角度,实现监看最佳角度图像画面。支持日立全系列高清系列型号的视频会议摄像机: VZ-HD3000、VZ-HD3600HC、VZ-HD3650HC、VZ-HD3500HC、VZ-HD4900HC、VZ-HD3880HC、VZ-HD3700HC、VZ-HD3780HC。

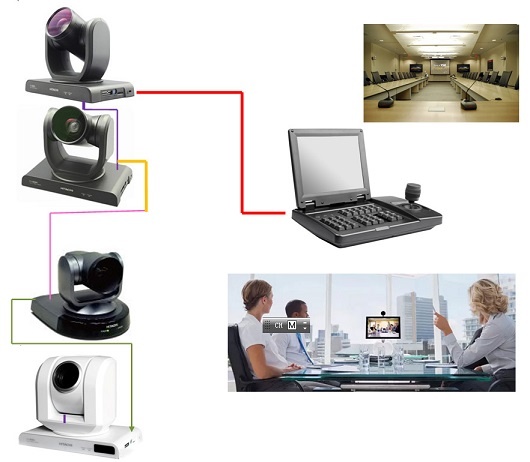

特别适合用于政府、企事业单位高清视频会议室使用、与视频会议矩阵、会议录像机、编解码器配套使用,方便观看当前操控的摄像机的图像显示。也可用于医疗摄像图像显示及控制系统、移动车载监控及监控中心等环境使用。
功能特点:
◆ 支持3G-SDI、HD-SDI高清信号输入(输入格式:720P/50、720P/60、1080i/50、1080i/60、1080P/25、1080P/30);
◆支持CVBS模拟视频信号输入;
◆8寸高清TFP-LCD液晶显示屏,分辨率:1024×768.
◆HD-SDI的NTSC制/PAL制兼容,图象自动适应,无需人工设置;
◆OSD中文编辑菜单,可调节设置各种参数,操作简便直观;
◆通讯接口:RS232、RS485及RS422;
◆地址位:受控255个
◆预置位设置:255个
◆存储预置位:60个
◆日立视频会议摄像机控制、车载云台摄像机控制,主流的DVR设备(大华、海康),Pelco矩阵;
◆独立的接口面板,扩展性强,可针对性的满足市场的需求;
◆超低的功耗,待机模式下功率大约为1.5W;
◆翻盖式潮流结构设计,提供良好的视角图像;
技术参数:
型号
NK-HD1683KC-SDI
显示屏
8"TFT-LCD
分辨率
1024×768
屏幕角度
水平0°~145°
视频输入
3G-SDI,HD-SDI高清信号
通信接口
RS232,RS485,RS422
通信距离
最远传输距离1300m
通信波特率
2400bps,4800bps,9600bps,19200bps
控制协议
日立及其它协议
工作电压
DC12V±10%
工作电流
350mA
工作功耗
4.2W
待机功耗
1W
环境温度
-20℃ ~ +50℃
环境湿度
0~95%(无冷凝)
尺寸
290(L)*181(W)*95(H)mm
净重
1.6Kg
外观尺寸示意图:​日立高清视频会议摄像机SDI可视化控制键盘​日立高清视频会议摄像机SDI可视化控制键盘​日立高清视频会议摄像机SDI可视化控制键盘
