新一代同轴高清AHD四画面分割器NK-AHDR4004CQ带录像

2018-07-15 13:46

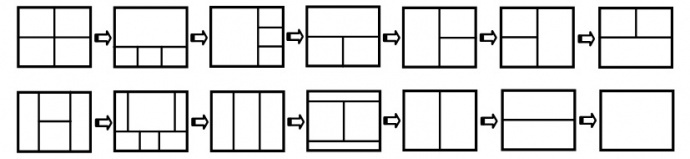

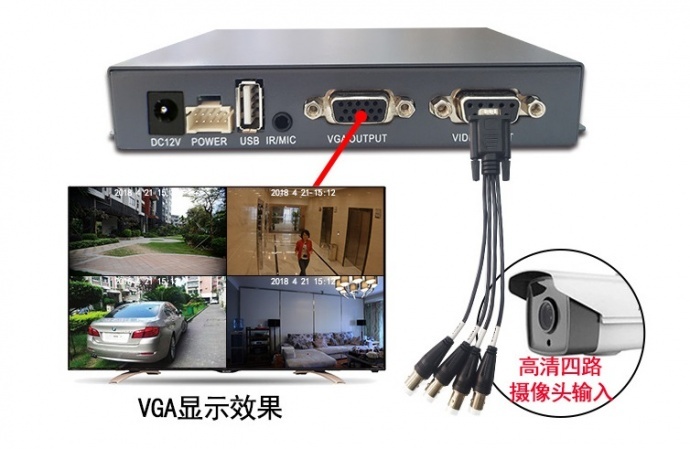

  新一代同轴高清AHD四画面分割器NK-AHDR4004CQ 一、概述 派尼珂Pnioke新一代迷你同轴模拟高清AHD画面分割器(带SD卡录像功能),支持4路200万1080P模拟高清摄像机AHD信号输入(支持混合输入),兼容市面上任何一家的同轴高清摄像机,合成输出画面模式多样化:可以四画面分割显示、三画面分割显示、二画面分割显示和单画面全屏显示;可以自动四画面分割和4路摄像头的全屏画面,自动切换功能,按顺序循环跳转显示(各个画面跳转显示时间0~99秒可设置)。全实时显示,无任何延时。 VGA输出分辨率支持:1920×1080、1440×900、1366×768、1280×720、1280×1024、1024×768,适应各种规格的液晶显示器(监视器)。CVBS模拟视频输出分辨率:PAL制式720×576,NTSC 制式720x×480。 应用领域:模拟视频/模拟高清同轴AHD四画面分割器、二画面分割器、三画面分割器主要用于高清工业电视监控:高温锅炉水表、压力表、炉膛火焰监控、仪器仪表监控、钢铁冶炼、煤炭开采、电厂、地铁、实验室、公检法审讯系统、精密五金加工、工业机器人、汽车、机车监控、电子芯片、接插件生产线制造业上图像比对、医学、美容、多媒体视频会议等方面。 二、主要功能: ① H.264视频压缩标准; ② 支持128G容量的TF卡(循环覆盖录像,自配); ③ 被锁定的重要录像视频文件将不会被覆盖删除; ④ 输入输出高解析度1920×1080 ⑤ 每路支持AHD1080P/AHD720P/960H/CVBS多种视频格式混合输入; ⑥ 支持AHD/CVBS视频信号的不同制式PAL/NTSC混合输入(自动适应制式); ⑦ 画面全实时显示(60或50帧/秒),无延时,是网络画面分割器无法比拟的 ⑧ 每路输入的摄像头画面,可以独立设置亮度、对比度、饱和度、色度和锐度; ⑨ 摄像头画面可以设置左右镜像功能和上下翻转功能; ⑩ 视频输出边距调节功能:可以调节上边距、下边距、左边距和右边距的缩放显示,可以适应不同屏幕饱满显示,画面不被切割; 11、视频丢失信息显示,时间标题显示和通道字符标题显示(可以通过菜单设置打开/ 关闭标题显示); 12、断电记忆保存功能 13、菜单语言支持:中文和英文(可定制其他国家语言)。 A|控制方式 1、机器前面板按键操作控制; 2、红外遥控器远程操作控制; 3、RS485远程控制(选购); 4、宽电源工作(支持DC12-24V电压) B|丰富多样的显示模式 连续按机器面板(或遥控器)的MODE键,可以循环切换不同的显示模式;并且可以根据自己需要在菜单勾选需要循环的显示模式,没有被勾选的模式按MODE键则不被显示出来(隐藏功能); 田字型四画面显示(均分),上一大下三小、左一大右三小、H型四画面显示,三画面显示模式(上1大下2小,左1大右2小),竖三画面均分,左右两画面压缩显示(全景变形)、左右两画面切割显示(不变形),两画面压缩显示(全景变形),两画面切割显示(不变形)模式。 C|后面板接口图: 三、技术参数: 项目 内容 视频输出 1路 VGA+1 路CVBS (RCA) 视频输入 4 路(AHD 1080P/ AHD 720P/ 960H/ CVBS) 支持多种信号混合输入和NP制式混合输入 显示分辨率 VGA: 1024x768 ~ 1920x1080 CVBS NTSC: 720x480 (60Hz) CVBS PAL: 720x576 (50Hz) 工作电压 DC12V/24V(支持8-36V宽电压范围输入) 最大功耗 DC12V/400mA 工作温度 -26°C ~ 76°C 工作湿度 10% ~ 90% 尺寸 130×100×28mm 净重 500g
新一代同轴高清AHD四画面分割器NK-AHDR4004CQ带录像新一代同轴高清AHD四画面分割器NK-AHDR4004CQ带录像新一代同轴高清AHD四画面分割器NK-AHDR4004CQ带录像
