​AV模拟视频转数字HDMI带录像NK-AV100RC-HDMI

2018-11-19 10:45

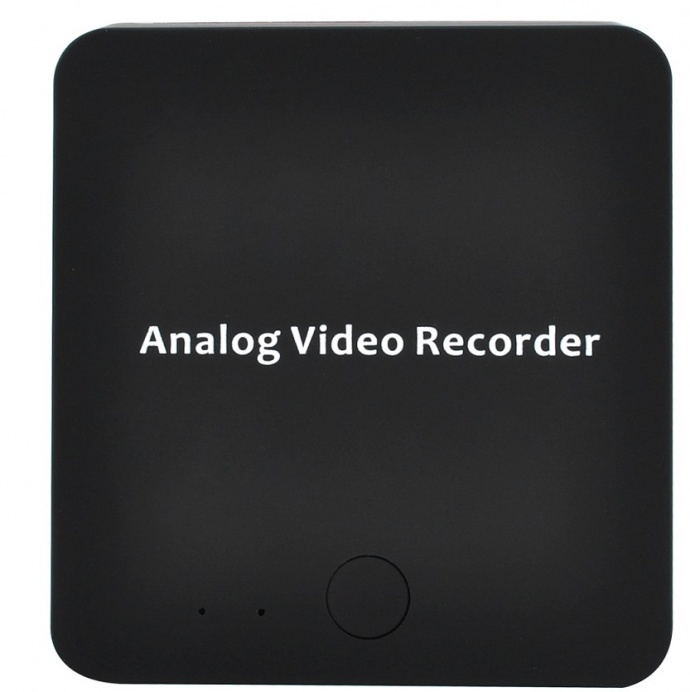

模拟视频采集卡(盒)NK-AV100RC-HDMI
概述:

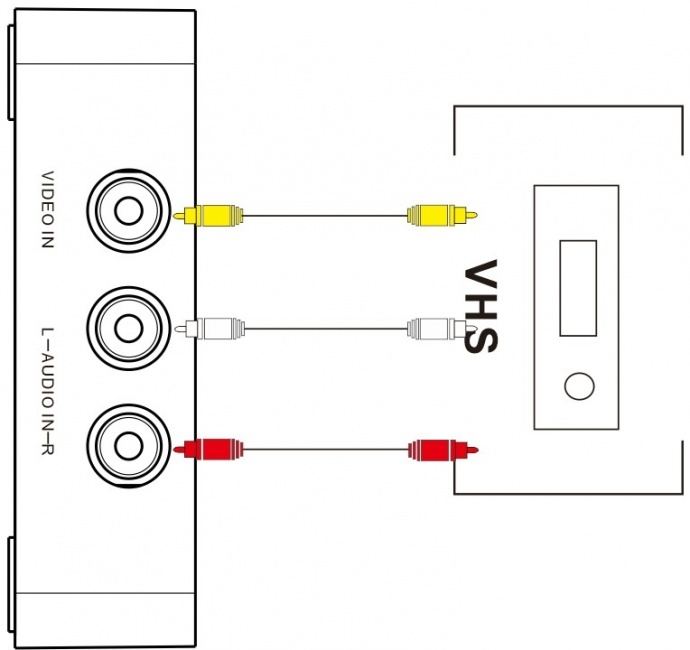

派尼珂模拟视频采集卡(盒)NK-AV100RC-HDMI,将1路模拟AV(CVBS)复合视频信号及FL、FR立体声音频信号转换为HDMI数字信号,使普通DVD,摄像机等的复合音视频信号倍增至高清HDMI信号输出,便于连接液晶电视,投影机、拼接屏等高清显示设备。带AV和HDMI环出;无需电脑,支持一键录制,存储在TF卡(Micro SD卡)卡上,以数字形式保存;方面将老式的SVH磁带录像机、摄录机、模拟摄像机、DVD播放器等信号源转化成数字信号保存。是一款便携式转换器和存储器,体积小,重量轻。
应用领域:在会议室、演播室、监控中心、室外演出、舞台演出、校园直播、家庭等场合广泛应用。
使用事项:
1.直流-连接到5V直流电源与迷你USB电缆。或者连接到计算机的USB端口来管理文件或更新固件。
2.微型SD卡插槽-插入式微SD卡保存记录文件。
3.记录按钮-按下录制视频(即使没有视频输入),再次按下停止和保存文件。长时间(约3秒)按下切换播放模式和数据模式。
4.PWR LED-当你连接直流电源或计算机的USB端口时,它将是浅绿色的。

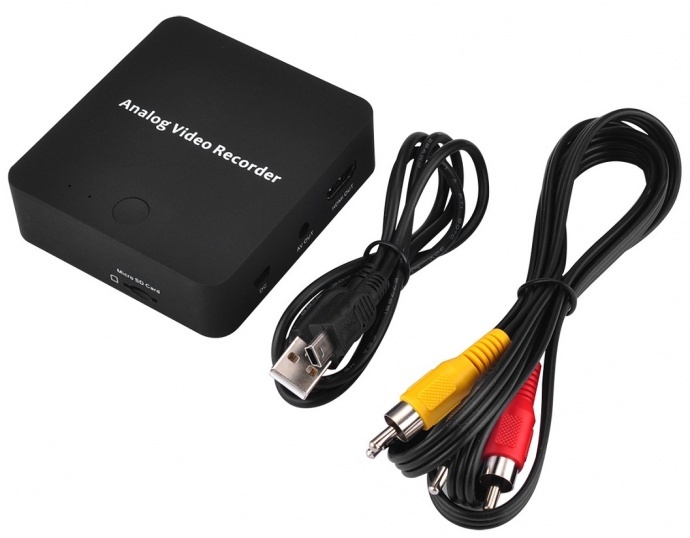

5.使用HDMI电缆或3.5mm到RCA电缆(随设备在盒中)连接到HDMI或AV Out,另一边连接到电视或监视器。
6.如果电源直流、视频输入和视频输出就绪,电视或监视器将显示视频。
7.不要同时连接HDMI和AV电缆。
8.将微SD卡插入插槽中,正确方向,电视或显示器屏幕将显示“卡在”时,插入。当从设备中取出微SD卡时,将显示“出卡”。
为了文件安全,Micro
SD卡在使用前最好是空的和格式的,支持FAT32和EXFAT,不支持NTFS,最大支持16GB。
要删除微SD卡,只需再次按下,让它弹出.
9.当所有连接就绪时,您将在电视上预览连接视频或显示器,按“记录”按钮录制视频,而REC红色LED将闪烁,这意味着它正在录制。再次按下以停止r生态,引导关闭,并在电视上显示“保存文件”。
如果您不插入MicroSD卡或插入错误卡并按记录按钮,则图像将显示“无卡磁盘”。请插入或检查微型SD卡。
注意:如果记录时间超过2小时42分钟,模拟视频记录将保存一个文件并开始构建另一个新文件。
10.有两种方法来保存录制的视频文件。
用迷你usb电缆将dc端口连接到计算机的usb端口,然后按长键(约3秒)记录按钮切换到数据模式-将显示数据和usb驱动器图片在屏幕上,然后你就可以上网了。并在您的计算机上推出微型SD卡磁盘。打开它,找到您录制的视频文件,如0001.avi…将它们复制到您的计算机上,并通过媒体软件播放。长时间的新闻又将记录模式-将显示您的电视和预览视频在屏幕上。
或者,从设备中删除MicroSD卡,并将记录的文件从MicroSD卡复制到计算机或其他数字设备。
产品参数:
USB接口
USB2.0

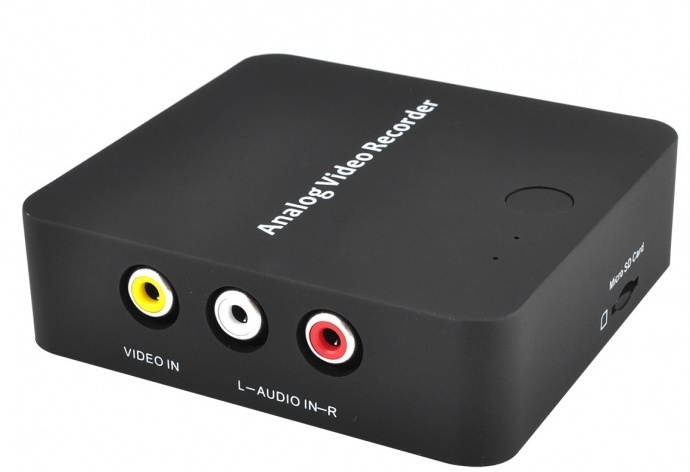

视频输入
RCA1路
音频输入
RCA左右声道
视频输出
3.5mm AV cable,HDMI
音频输出
3.5mm AV cable,HDMI加嵌
按键
1个录像按键
指示灯
2卡
Video信号源
模拟视频、磁带录像机、DVR摄录机、DVD\播放器等
其他
迷你USB接口电源
SD卡存储
Micro SD卡最大16G,自动覆盖,循环录像
记录格式
AVI
录像像素
480/30fps,PAL:720×576,NTSC:720×480
录像文件
Video:大约9.3MB/分钟,0.56GB/小时
尺寸
76(L)×81(W)×23(H)mm
工作电源
DC5V/1A,支持充电宝供电
