​四路高清3G-SDI会议手术室专用数字嵌入式录像机

2018-11-23 08:29
四路高清HD-SDI嵌入式录像机
NK-SDI704HR-2
概述:
派尼珂4路高清3G-SDI嵌入式数字硬盘录像机,产品采用成熟的广播级HD-SDI高清数字标准接口,实现了对通轴高清SDI摄像机视频的无延迟采集、预览和编码、压缩录像、网络远程传输等功能。采用H.264压缩算法、Linux操作系统和嵌入式处理器一体化的设计,集成了视音频采集、压缩、存储、网络传送、多路云台控制、报警检测等功能,实现了整机单板结构,保证了系统的高集成度和高可靠性。产品提供了丰富的接口,支持网络、USB 2.0高速备份,为高清监控应用提供了强有力的支持。

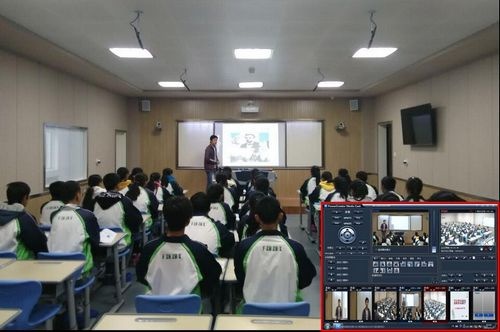

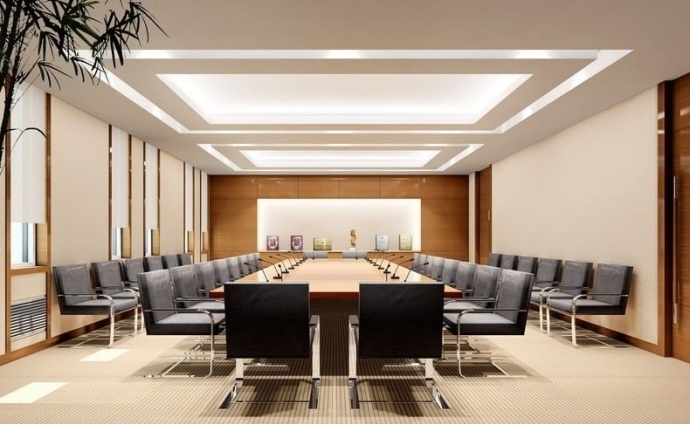

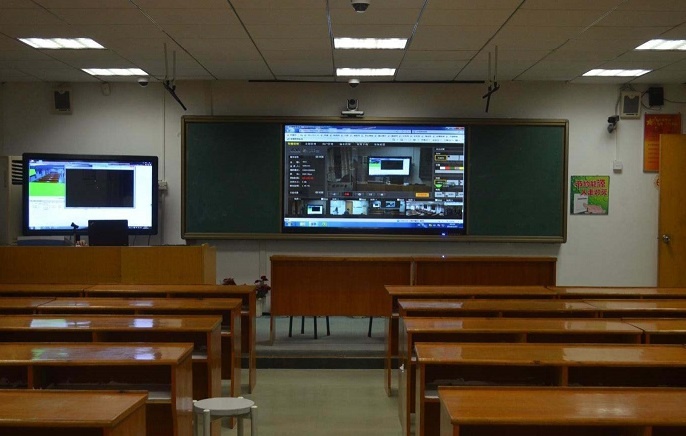

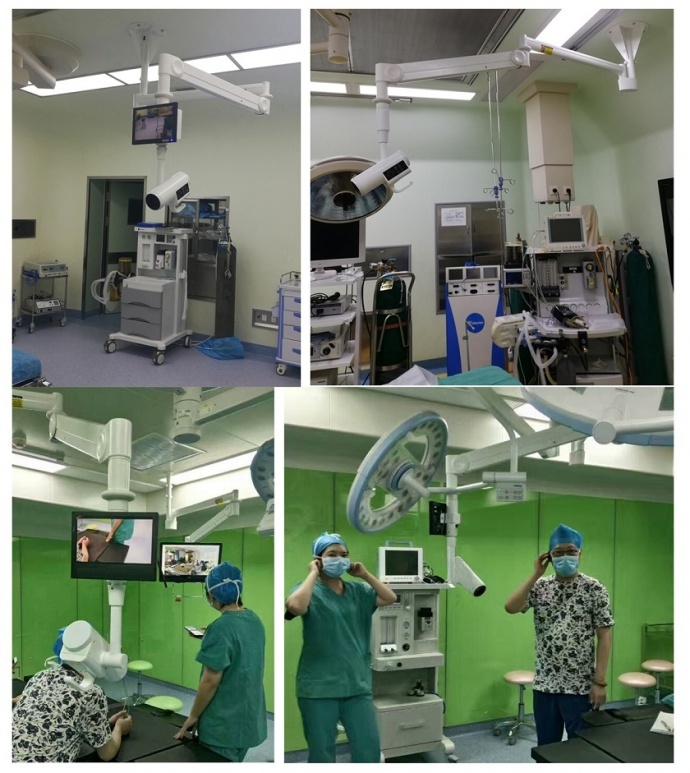

产品应用领域:广泛应用于司法、金融、教育录播、医疗手术室、视频会议监控、智能交通、科研实验室、工业高清监控等各个行业。
产品特点:
◆支持4路3G-SDI高清摄像机、高清会议摄像机、摄录机等设备接入,支持分辨率1920×1080P/30HZ,25HZ,24HZ,自适应摄像机的分辨率。
◆音频外接模拟接口输入
◆支持标准的H.264视频压缩算法,支持感兴趣区域编码
◆支持4分割、单画面、画中画(1大1小)、画面循环显示。
◆支持4路108P实时视频压缩及存储
◆支持4路1080P实时回放
◆支持双码流技术,支持通道编码
◆支持图片抓拍、录像剪辑功能(录像文件播放中)
◆支持HDMI、VGA、CVBS同时输出
◆支持对云台、镜头的控制,支持外接键盘操作
◆云台、镜头的控制信号发送采用RS-485接口
◆支持2个SATA硬盘接口,支持3TB及以上大容量硬盘,支持硬盘休眠
◆支持USB备份功能,支持备份AVI标准视频。
◆支持 NTP网络校时服务、SMTP邮件服务
◆支持CMS集中管理软件远程观看、录像、下载等
技术参数:
压缩格式:H.264 Standard
compression
操作系统:嵌入式LINUX操作系统
图像编码控制:图像编码质量可调节,可变码流和限定码流可选
双码流每个通道可设置
监视图像质量:1920×1080P/30FPS,25FPS,24FPS
图像动态检测:每画面可检测多个检测区域
录像帧率:1080P 25FPS/CH(PAL),30FPS/CH(NTSC)
图像回放质量:1080P 25FPS
录像方式支持手动,自动,动态监测,报警触发录像模式
备份方式:U盘,USB移动硬盘,USB刻录,网络存储和备份
操作方式:鼠标
本地登录:用户名与密码
录像保存:本地硬盘,网络
视频输入:PAL:1080P@25/50FPS
NTSC:1080P@30/60FPS
音频输入:4×RCA
视频输出:1VGA,HDMI 1080P
音频输出:HDMI,1xRCA
网络接口:1个RJ45,10M/100M自适应以太网口
USB接口:2个USB
2.0接口
RS485接口:RS485×1
报警输入:4ch:
报警输出:1ch
硬盘接口:2个SATA硬盘接口,最大容量,每个接口支持容量最大3TB的硬盘
手机监控:Support Window Mobile,
iPhone,iPad, Android,Blackberry,Symbian and 3G
电源:12V/5A电源适配器
工作温度:-10℃~+55℃
工作湿度:10%-90%
尺寸:275mm×320mm×46mm
重量:2.7kg(without HDD)
表格:
图像处理器
广播级图像芯片
操作系统
嵌入式LINUX操作系统
视频压缩标准
H.264 High profile
视频制式
PAL,NTSC
最大编码能力
编码1080P@240幁
解码1080P@240FPS
视频输入
4路HD-SDI
视频输出
1路VGA,1路HDMI,1路模拟BNC
输出分辨率
1024×768,1920×1080,等可选
音频输入
4路
音频输出
1路
视频侦测
移动侦测:默认关
视频丢失:关、开
录像回放
本地4路
主码流
1080P/25HZ
副码流
可设VGA 640*480,512kbps
网络接口
RJ45100M
浏览器支持
IE,火狐等
手机监控
支持安卓、苹果
云监控
P2P路由穿透功能
云台
支持RS485,协议:PELCO-D/P
硬盘接口
2个SATA,支持3T
USB接口
2个
VGA接口
1个
报警输入输出
4路
电源
DC12V 5A
尺寸
275mm×320mm×46mm
重量
2.7kg
