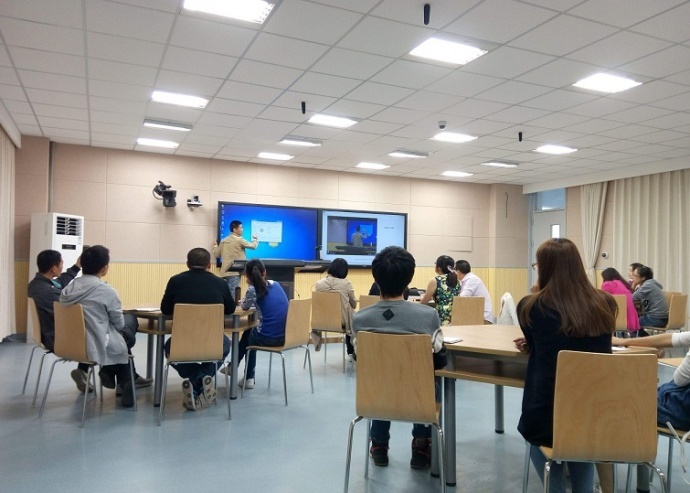

4路无线便携式嵌入式录播一体机在广州中学直播上的安装

2019-03-24 09:31

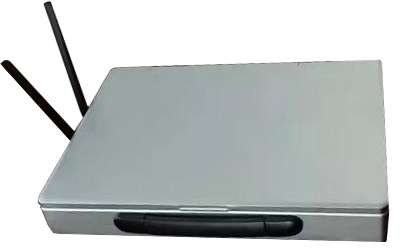

4路无线便携式数字嵌入式录播主机

NK-60415MWRH

概述

派尼珂无线便携式录播是一款6机位录播设备,它采用广播级全高清图像处理芯片,采用无线视频信号输入,该设备支持4SDI/无线网络高清视频信号输入和1DVI-I(兼容DVI-DHDMIVGA)1HDMI信号输入。此款录播硬件接口丰富,同时兼容HDMIDVI-I(兼容DVI-DHDMIVGA)3G/HD-SDI3.5mm耳机接口、RJ45网口等国际标准接口,极大的满足了录播教室的不同环境应用,还满足各种户外教学活动的应用,极大便利了学校的各种教学活动。

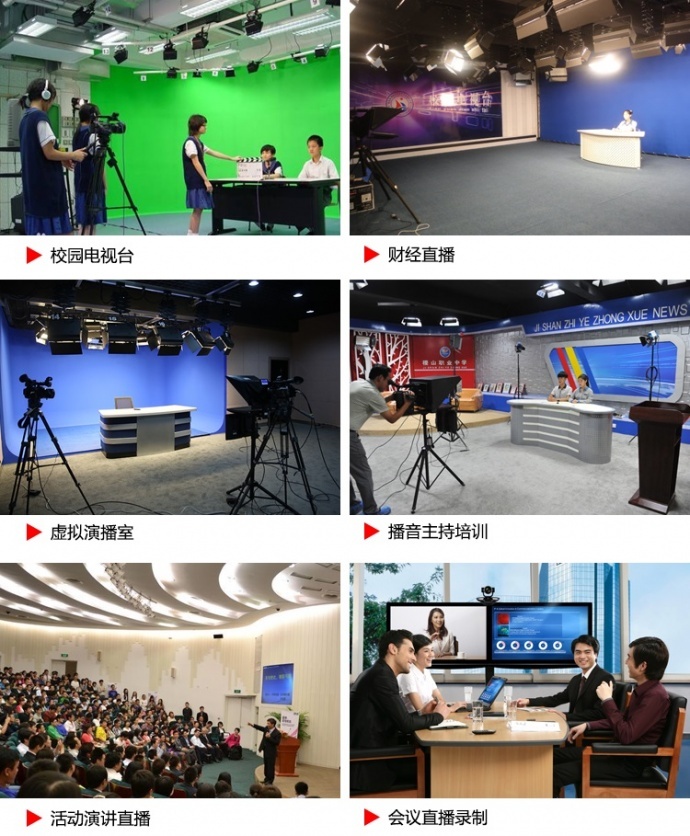

主要应用场景:常态化录播课堂、视频会议、校园互动教学、教育培训、校园录播、户外活动、体育赛事、婚庆直播舞台演出等场合。

产品特点

★全嵌入式系统,结构精简,集数据采集、数据处理发布、管理于一体;自带15.6寸液晶显示屏、25个快捷按钮,真真正正的脱离鼠标、键盘、显示屏就可以进行导播录制的录播设备,同时也可以接入鼠标简单方便的进行录播导播。

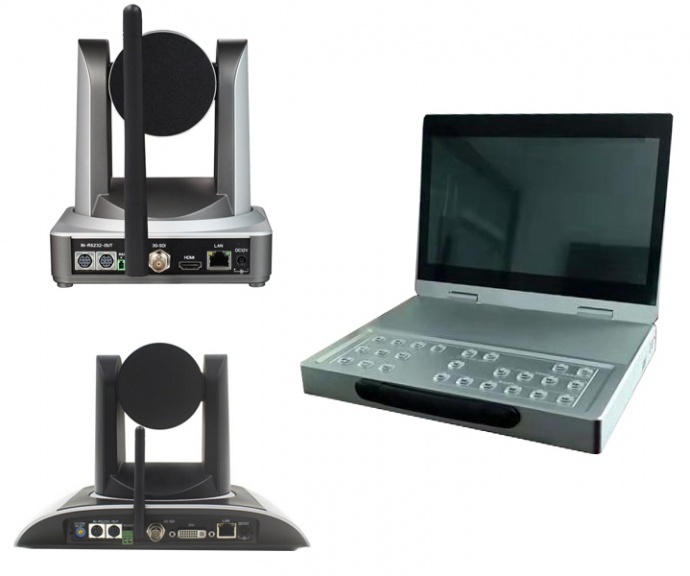

★视频信号无线接入,同时支持4路网络高清。

★最大支持6路视频录制,每路最大可达30帧录制。

★支持多路视频的画面无缝切换、叠加、拼接等处理功能。

★采用多接口设计,支持无线RTSP网络高清流、3G-SDIHD-SDIHDMIVGA等不同视频信号源的输入;具有4SDI接口/无线网络视频流、1HDMI+1VGA信号输入。

★支持2路高清视频输出:1路输出导播界面(自带的15.6寸显示屏),1路输出直播图像。

★音频接口支持2路音频(2LINE-IN)同时输入;支持1路音频输出。

设备接口定义

名称

数量

接口类型

用途

DC-12V

1

电源接口

用于设备外接电源

USB3.0

1

数据接口

接鼠标、U盘等。

USB2.0

2

数据接口

可接鼠标、U盘等

NET

1

千兆以太网接口

连接网络

COM1-2

2

2*RS232串口

接各种相机的控制

HDMI-OUT

1

HDMI视频信号接口

输出录播直播图像

DVI-I IN

1

组合视频信号接口

接电脑、一体机等设备的图像输入,兼容DVI-DHDMIVGA

HDMI-IN

1

HDMI图像输入接口

接电脑、一体机等设备的图像输入

VGA-OUT

1

VGA图像输出接口

内置接入15.6寸显示屏,显示录播导播界面

SDI-IN

4

视频信号输入接口

摄像机图像输入,与无线共用四路视频通道

LINE-IN

2

音频接口

接麦克风、调音台、音频处理器等设备的音频输入

LINE-OUT

1

音频接口

录播主机音频的输出,外接音箱、功放、调音台等

视频天线

2

无线视频接入

支持4路高清无线视频接入

电源按钮

1



控制录播主机开关机



技术参数:

系统

操作语言

中文

系统结构

嵌入式Linux系统

视频

视频输入

4SDI输入/4路高清无线 + 1DVI-I/VGA信号选择性输入

视频输出

1HDMI +自带15.6寸的液晶显示器

视频显示

支持单画面、画中画、画外画、2/3/4/6分屏

输入最大分辨率

1080P@60fps

音频

音频输入

2

音频输出

1

音频编码

AAC

图像处理

及存储

视频输出格式

MP4

视频编码帧率

130fps

视频码率

50kbps~40Mbps可调

音频码率

8~420KB可调

数据存储

标配1T SATA硬盘 ,最大支持4TB

通信接口

USB2.0接口

支持2USB2.0 ,可接U盘、鼠标等

USB3.0接口

支持1RS232接口

RJ45网络接口

1802.3ab 1000Base-T千兆网络接口

RS232接口

支持2RS232接口

功能

导播功能

视频预览/直播画面监视/视频切换/预直播画面监视/直播画面多分屏显示/片头片尾/特技效果/字幕、角标logo

录播功能

实时推流/同步录制/电影模式录像/资源模式录像/资源模式和电影模式同时工作/手动和全自动导播/一键开启推流和录像/本地通道回放/内置播放器

软件升级

支持网络升级、RS232串口升级

存储模式

支持内置硬盘、外接USB存储、NAS磁盘映射;支持USB导出;支持SAMBA共享下载;支持FTP下载、上传录像

直播协议

标准RTMP协议,支持RTSP实时协议流,UDP组播流、TCP单播流

网络协议

支持TCPUDPRTMPRTSPRTPNFSFTPDHCP协议

环境

工作电压

直流12V

设备尺寸

170*230*100
