大疆作为全球无刷电机云台的先驱者在三年前发布了如影,三年之后的今天通过推出如影2,将三轴云台技术提升到行业全新高度。与大家想象的不同,如影2绝非是在如影基础上的简单升级改款,那么重新打造设计的如影2和上一代产品又有哪些不同呢?我们针对两款产品进行了一系列的比对和测试。

RONIN 2 | 在设备更迭的浪潮里,强劲的后浪就是这样诞生的。
如影1与如影2相关参数对比

如影2兼容更多摄影机和镜头

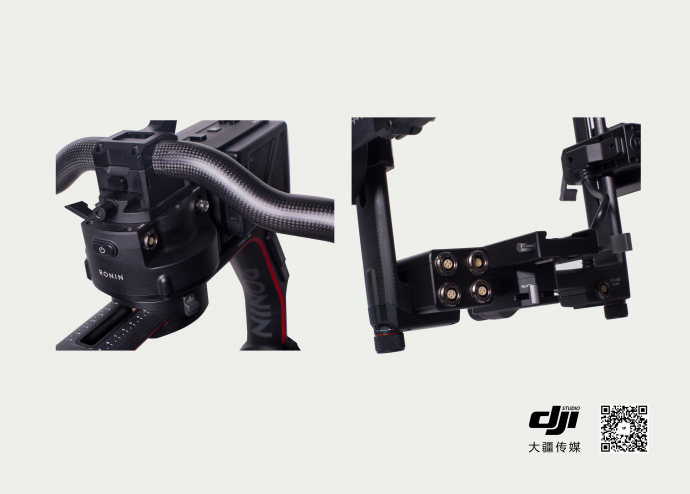

1. 云台结构升级设计

如影2可搭载相机尺寸大幅提升。如影1搭载类型主要以单反级别的相机为主;而如影2可以从容地搭载专业级电影机,用于电影、广告等专业级别的拍摄。
相比于如影1,如影2在云台外形结构上进行了全面升级。如影2的云台上梁结构,可从上下两端固定摄影机,保证摄影机在云台运行中更稳定、更安全;横滚轴U型臂最多可伸长55mm,加大了云台进深空间,意味着能搭载更大尺寸的摄影机。
RONIN 2 | 在设备更迭的浪潮里,强劲的后浪就是这样诞生的。

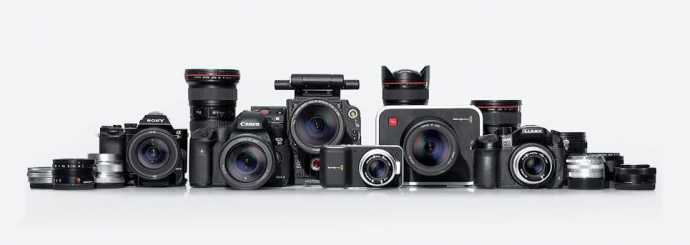

如影1代可搭载的主要相机及镜头有RED Epic/Scarlet、索尼NEX7、松下GH4、佳能5DMKIII等。

RONIN 2 | 在设备更迭的浪潮里,强劲的后浪就是这样诞生的。

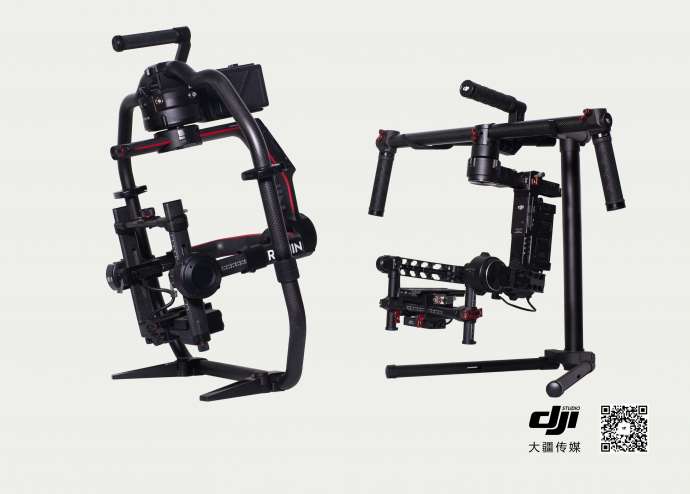

如影与如影2云台整体对比

2. 电机整体性能的升级


如影2的电机扭矩比上一代提升高达8倍,负载重量提升至13.6kg。
电机扭矩的提升不仅提供了更高的负载能力,还保证了高速拍摄画面的稳定。经测试,在120km/h的车速下,如影2可以稳定拍摄,不会出现“被吹傻”的现象。

如影2云台调平更快捷精准

1. 新增云台微调旋钮结构和三轴旋转锁扣

与如影1推拉移动方式调节不同的是,如影2新设计的云台微调旋钮在调平过程中更加快捷、精准。平衡调节时,三轴旋转锁扣在调整一轴平衡时可以辅助锁定其余两轴,有利于稳定云台,快速调平;在移动运输时,三轴旋转锁扣确保云台主体不会晃动,保证设备安全,避免了“撒手摔相机”的状况。

2. 电机扭矩提升

如影2装备了动力强劲的高扭矩电机,并且采用先进的控制算法,手持使用时更换重量接近的镜头或滤镜等配件无需重新调节平衡,即可继续投入工作。

如影2操作使用更高效

1. 全新的手持环和可折叠脚架设计

搭配手持环使用时,可折叠脚架可以随时打开,放置于平地。在拍摄一镜到底的画面中,手持环在两人传递过程中握持更方便。

2. 新增内置触摸屏

RONIN 2 | 在设备更迭的浪潮里,强劲的后浪就是这样诞生的。

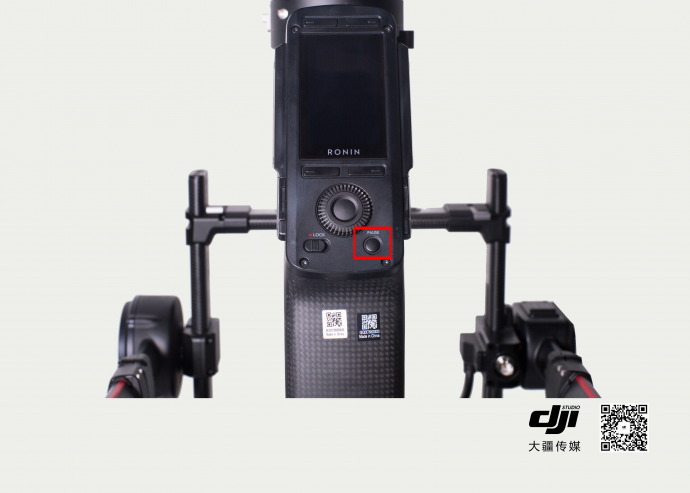

如影2触摸显示屏

如影2在机臂上内置触摸屏,无需连接手机app即可快速设置云台参数,查看云台状态。关于如影2参数调节,请持续关注大疆传媒微信公众号,我们也会在后续的文章中做详细介绍。

3. 云台休眠/唤醒功能简化

云台休眠/唤醒按键(上图中红框按钮),点击即可休眠/唤醒,相比如影1操作更加方便快捷。

4. 提供四种载具搭载模式选择

针对不同工况,如影2调参助手和触摸显示屏设有手持、车载、飞行、三脚架四种挂载模式,使用便捷,能够通过按钮轻松切换。

5. 电池热插拔功能实现不间断供电

如影2双电池系统支持电池热插拨。在不关机状态下,可以完成电池轮替更换,大幅提高了片场拍摄效率。
经测试,如影2在支持云台运行的同时,为RED Dragon及监视器、图传等配件供电,续航时间长达2.5小时。
如影2与悟2使用的电池为同一型号,具备自加热功能,在-20°C的严寒环境下也能为云台和摄影机稳定供电。

6. 上下倒置无需翻转摄影机


如影1在上下倒置模式下需要倒装摄影机,这一点在如影2上得到改善。如影2横滚轴机械限位角度相比如影1,从原来的±110°增加到±220°,更大范围的角度可以使横滚轴直接反转180°,云台上下倒置无须倒装摄影机。

7. 可分离电池仓

RONIN 2 | 在设备更迭的浪潮里,强劲的后浪就是这样诞生的。

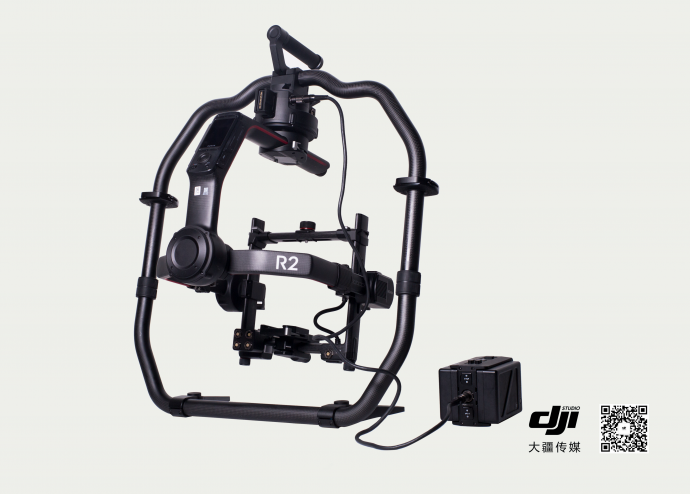

电池仓连接延长电源线外置

如影2可分离电池仓,在手持拍摄时可以减轻手持重量。机械臂、车载减振臂、摇臂等挂载如影2拍摄时,通过延长线连接电池仓,可以使云台性能更好,同时避免外挂设备旋转过程中电池仓阻碍运动的情况。


如影2机身线缆布局更加合理

如影2提供更丰富的供电接口

RONIN 2 | 在设备更迭的浪潮里,强劲的后浪就是这样诞生的。

如影2电源接口和电源分配模块


为了满足更专业的使用需求,如影2提供6个14.4v 6-pin、2个12.6v p-tap电源接口;更丰富的供电接口和机身内部走线让如影2可以为摄影机、监视器、无线图传、跟焦器等配件一体供电,简化了拍摄附件的供电方式,解决了由于繁杂走线带来的一系列问题,提升了现场的拍摄效率。

如影2高速运动下不会出现俯仰轴和横滚轴漂移问题


如影2新增内置GPS


如影2内置的GPS可以通过定位坐标的变化,计算速度和加速度,协助云台修正高速行驶状态下不断叠加的姿态误差,改善了如影1出现的横滚轴“歪脖子”、俯仰轴抬不起头的现象,保持横滚轴和俯仰轴的稳定。


如影2更适合专业影视行业的拍摄

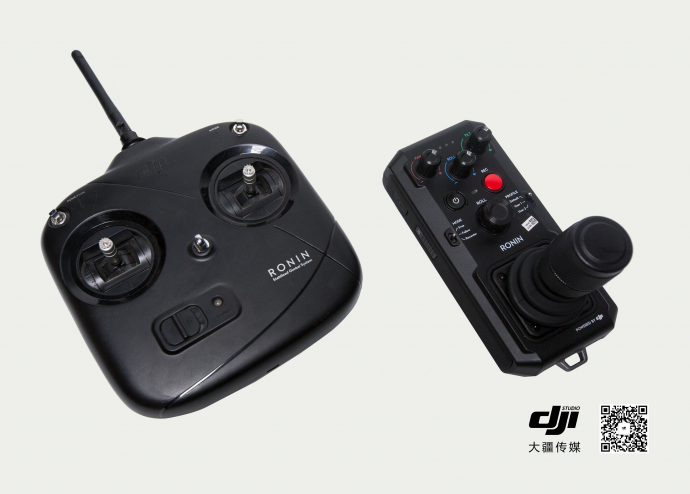

1. 遥控器升级

RONIN 2 | 在设备更迭的浪潮里,强劲的后浪就是这样诞生的。

相比如影1的遥控器式操作,如影2的遥杆操作可能更符合影视行业用户的使用习惯。新增的速度调节旋钮,可以分别调节云台三轴遥控速度,操作更加方便快捷。

如影2遥控器支持2.4GHz/5.8GHz双射频通道。可根据现场拍摄环境,手动切换射频通道,避免信号干扰。
如影2遥控器比如影1遥控器遥控距离更远。

2. 电机更安全

全新的电机防泼溅设计、电机过热保护机制、线缆管理机制和电源与动力冗余设计让云台在极端环境下也能进行高强度拍摄。

3. 配件更丰富

如影2提供多个标准连接件,广泛兼容其他稳定系统。
同时还提供丰富的线材,这些线材均使用航空插头,具备自锁功能,防水防尘等级达到IP52等级,确保设备在复杂环境下也可正常使用。
RONIN 2 | 在设备更迭的浪潮里,强劲的后浪就是这样诞生的。
